Виды бит, отверточных насадок для дрелей и шуруповертов. Область применения
С развитием широкого разнообразия строительного инструмента, менялись и расходные материалы и принадлежности к инструменту. Так, например, отвертка – инструмент, которым на заре своего развития пользовались все, от домашнего мастера до электрика-монтажника и строителя.
В данной статье мы поговорим о принадлежностях к отверткам и электрическим шуруповертам, которые частично сменили отвертки за счет своей автоматизации и скорости заворачивания шурупов и саморезов. Если шуруповерты делятся на два вида: сетевые и аккумуляторные, то видов ручных отверток, так или иначе связанных с закручиванием и откручиванием элементов крепления, намного больше.
Для выполнения множества поставленных задач и их упрощения стали производить отвертки с разными типами шлицев. Одни из самых распространенных – это прямой шлиц (SL), крестообразный шлиц (PH) и шлиц, похожий на крестообразный, который именуется как «позидрайв» (PZ). Шлиц PZ имеет дополнительные насечки между основными образующими. Следовательно, головка самореза также имеет дополнительные насечки для точного вхождения насечек шлица. Тем самым, обеспечивается большая вероятность, что прикипевший саморез открутится без особых усилий.
Виды отверточных насадок
Этот раздел начнем из самых простых насадок, которые чаще всего используются в быту.
Биты с прямым шлицем (SL). Такой вид насадок наиболее простой и часто встречается в нашей повседневной жизни. Размеры прямого шлица определяются либо по ширине шлица, либо по ширине и толщине: SL 5.5, SL 5.5*0.4. Количество размеров плоских насадок ровно столько, сколько и количество саморезов с соответствующими размерами головок.
 Биты с крестообразным шлицем (PH). Такой вид насадки также часто применяется для отворачивания и заворачивания шурупов и саморезов. Его отличительной особенностью является самовыталкиваемость. Т.е. при максимальном заворачивании самореза, насадка сама как бы выходит из посадочного отверстия, во избежание повреждения самой биты и головки самореза. Здесь площадь рабочего контакта биты и головки больше чем у насадки SL. Поэтому открутить или закрутить саморез будет проще и удобнее.
Биты с крестообразным шлицем с насечками (PZ). Данный вид насадки напоминает обычный PH. Но, отличительной чертой насадки PZ является наличие дополнительных насечек для увеличения площади рабочего контакта биты с головкой самореза. Здесь принцип работы выталкивания насадки отсутствует – и это в плюс. Бите со шлицем PZ свойственно работать при больших крутящих моментах.

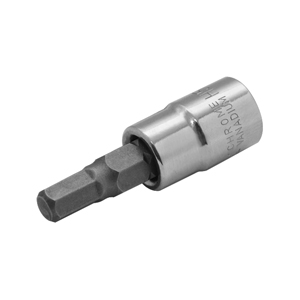

 Биты шестигранные (Hex). Такой вид отверточной насадки не часто встретишь в повседневной жизни, но существовать такая насадка имеет право. И вот почему… Работать с шестигранной насадкой удобнее за счет большей рабочей площади и наличию углублений в саморезе или шурупе. Следовательно, насадка может иметь продолговатый вид и может работать с повышенными крутящими моментами большими, чем с PZ. Как правило, работать с такими насадками нужно специальным инбусовым (шестигранным) ключом для достижения максимального результата. Кстати, размер такой насадки определяется как расстояние между углами шестиугольника в миллиметрах. Существует и насадка pin-in-hex – это защищенная насадка с внутренним отверстием.
Еще одна разновидность Hex – это насадка правильной квадратной формы. Но такой вид насадки очень редко встречается. Такую насадку еще именуют шлицем Робертсона.
Биты «звездочка» (Torx). Такой вид насадки имеет форму звезды. Насадка Torx – это альтернатива насадке PH. Биты-звездочки так же имеют разные типоразмеры. Например, для частого применения для больших и средних шурупов и саморезов применяются биты-звездочки с размерами Т8-Т40. Есть и более маленькие размеры: Т5, Т6, Т7, но такие размеры чаще можно встретить в мастерских по ремонту мобильных телефонов. Здесь, конечно же, шуруповертом нет смыла работать, потому как данные размеры саморезов требуют точной и аккуратной работы. Работайте только вручную.
Кроме обычной звездочки, можно встретить насадку-звездочку с внутренним отверстием – разновидность насадки Torx (Tr). Ее еще называют как защищенный Torx. Обратите внимание при покупке!
Биты Double Pin (Snake-Eye) – это насадка, похожая на SL , только с прорезью посредине. Такие насадки чаще применяются в лифтовых механизмах.
Биты трехгранн ые Tri Wing – данный вид насадок имеет сходство с насадкой Torq-Set, только здесь на одну грань меньше. Конструкция шлица здесь особенная, все грани сходятся не к одному центру, а как бы со смещением. Такие насадки применяются в авиакосмической промышленности и в отрасли производства электронных устройств.
 Биты Torq-Set - данный вид насадок имеет сходство с насадкой Tri Wing, только имеет на одну грань больше. Конструкция шлица здесь особенная, все грани сходятся не к одному центру, а как бы со смещением. Такие насадки применяются только в авиакосмической промышленности.
Конечно все перечисленные виды отверточных насадок – это не весь перечень, а только лишь его часть. Но эта часть наиболее часто встречается в повседневной жизни. Разумеется, не стоит забывать и о двусторонних насадках, которые имеют либо разные типы шлицев по обеим сторонам, либо разные типоразмеры одного вида шлица .
Для простоты и удобства в работе, наконечник биты может быть намагничен, для того, чтобы во время работы с элементами соединения не потерять их. Более того, есть возможность использовать удлинитель с магнитным наконечником. Здесь смысл заключается в том, что, установив биту в отверстие с магнитом, можно работать в труднодоступных местах с ограниченными возможностями, не теряя насадку.
Область применения отверточных насадок
Учитывая вышеизложенное, все перечисленные отверточные насадки применяются для различных потребительских нужд и для разной отрасли. Некоторые, конечно же, пересекаются и ни один раз.
Например, первые три вида насадок SL, PH, PZ – это самые распространенные насадки. Ими работать можно практически везде, потому как во всех отраслях можно встретить саморезы, шурупы с головками под эти типы шлицев. Шестигранные биты Hex, биты-звездочки Torx и их образующие все чаще начинают попадаться нам на глаза даже дома. Как пример, можно указать мебельное производство. «Мебельщики» практически во всех соединениях используют саморезы под шестигранную насадку разных размеров.
Биты-звездочки применяются в приборостроении, в автомобилестроении, в потребительской электронике. Чаще мы можем встретить такой вид шурупов в мобильных устройствах. Шуруповертом здесь работать нельзя, потому как можно повредить целостность конструкции. Рекомендуем вам использовать насадки-звездочки с размерами Т5, Т6, Т7 только для ручных отверток . И проводить работу очень аккуратно.
Для дома достаточно иметь одну отвертку с дополнительным набором насадок или набор отверток с соответствующими насадками. Ассортимент отверток и отверточных насадок компании Instrumentallica достаточно богат. Например, можно выделить насадки VT-5000, VT-5046, VT-5784, VT-5786, VT-5942, VT-5945, VT-5946, VT-5947, VT-5949. Такие насадки укомплектованы в удобную пластиковую упаковку с прорезиненными накладками и надежной системой крепления крышки с корпусом.
Например, комплект отверточных насадок VT-5000 имеет круглую форму. Крышка имеет прорезь, предназначенную для вывода насадки из емкости. Проворачивая крышку в любом направлении необходимо, чтобы отверстие совпало с отсеком с битой , чтобы ее можно было извлечь.
Набор отверточных насадок VT-5046 имеет конструкцию попроще. Это прочная пластиковая банка с пластиковой крышкой с размещенными внутри насадками в количестве 100 ед. Сохранность ваших бит и насадок с набором VT-5046 обеспечена на 100%.
Наборы отверточных насадок VT-5784, VT-5786, VT-5942, VT-5945, VT-5946, VT-5947, VT-5949 также находятся внутри пластикового корпуса с прорезиненными накладками по бокам. Упаковка имеет надежную систему крепления крышки с корпусом, так, что ее можно подвешивать за «язычок» на ровную поверхность.

Материал изготовления отверточных насадок
Материал стержня отверточных насадок – это самая важная составляющая. Само тело насадки не должно подвергаться деформации, а поверхность жала не изнашиваться в процессе работы. Необходимо, чтобы инструмент сохранял свою работоспособность даже после приложения максимальных усилий. При плохом качестве материала или при неправильном выборе режимов термообработки, изделие порой может выглядеть привлекательно, но не соответствовать основным требованиям, предъявляемым к инструменту.
До недавнего времени основные требования к отверткам определялись ГОСТами (Государственный Общесоюзный Стандарт), и классическим материалом для изготовления являлась хромованадиевая легированная сталь. Отверточные насадки производят из высоколегированной инструментальной стали S2.
Этот тип стали уже успел зарекомендовать себя как, один из самых твердых, износостойких, эластичных материалов для производства ручного инструмента и их составляющих.
Но, не все биты и насадки изготовлены из качественного, износостойкого материала. Чем качественней бита, тем дороже она стоит и дольше вам прослужит. Для нечастого использования бит и насадок в домашних условиях можно применять не самые дорогие биты. Если, конечно, вам не придется работать в условиях усложняющих откручивание саморезов и шурупов.
«Сталь S2 – это специальная комплексно-легированная сталь с повышенным содержанием углерода, которую можно отнести к группе инструментальных сталей. По сравнению с отвертками из обычной хромованадиевой стали, инновационная комбинация легирующих элементов в стали S2 и повышенное содержание углерода позволили получить наилучший спектр свойств, дающий возможность использовать этот сплав там, где не могут применяться другие инструментальные стали.»
В процессе работы, особенно с электрическими шуруповертами, нужно подбирать биты более качественные, выполненные из высококачественной комплекснолегированной стали.
Что касается производства обычных бит, то здесь применяется быстрорежущая сталь R-7 – R-12. Она характеризуется высокой износостойкостью при контакте с любыми металлами.
Для того, чтобы придать особую прочность, производители используют дополнительные покрытия. Пока еще не часто, но уже можно увидеть «золотую» биту. Она содержит в себе титан-нитридное покрытие. Такие биты и насадки очень прочные, но у них есть один минус – это высокая стоимость изделия.
Существует также алмазное напыление. Такие насадки хороши тем, что они обеспечивают максимальное зацепление насадки с рабочей головкой самореза или шурупа.
И в заключении приводим вам таблицу с существующими разными типами шлицев.
|
